型号

D-60A

D-60B

D-60C

输出

直流输出电压

CH1:5V

CH2:12V

CH1:5V

CH2:24V

CH1:12V

CH2:24V

输出电压容差

±2%

+4%~-8%

±3%

+6%~-8%

±3%

+6%~-8%

额定输出电流

4A

3A

3A

1.8A

2A

1.5A

输出电流范围

0.8~4A

0.3~3A

0.8~3A

0.2~1.8A

0.5~2A

0.2~1.5A

输出功率

56W

58W

60W

纹波及噪音

80mvp-p

100mvp-p

80mvp-p

120mvp-p

100mvp-p

120mvp-p

电压可调范围

CH1:-9%~+10%

输入

输入电压范围

90~264VAC，127~373VDC

频率

47~63HZ

交流输入电流

1.8A/115VAC，0.9A/230VAC

效率

74%

76%

78%

冲击电流

冷启动电流25A/115VAC，50A/230VAC

漏电流

<2mA/240VAC

保护

特性

过载保护

额定输出功率的110%~150%启动过载保护

保护方式：打嗝模式，负载异常条件移除后可自动恢复

过压保护

CH1:115%~135%

保护方式：打嗝模式，异常条件移除后可自动恢复

环境

工作温度、湿度

-10℃~+60℃，20%~90%RH

保存温度、湿度

-20℃~+85℃，10%~95%RH无冷凝

抗震性

10~500HZ，2G 10min/1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间、输入与地、输出与地：100M ohms/500VDC

标准

安全标准

符合UL1012

EMC标准

符合EN55022，CLASSA

其他

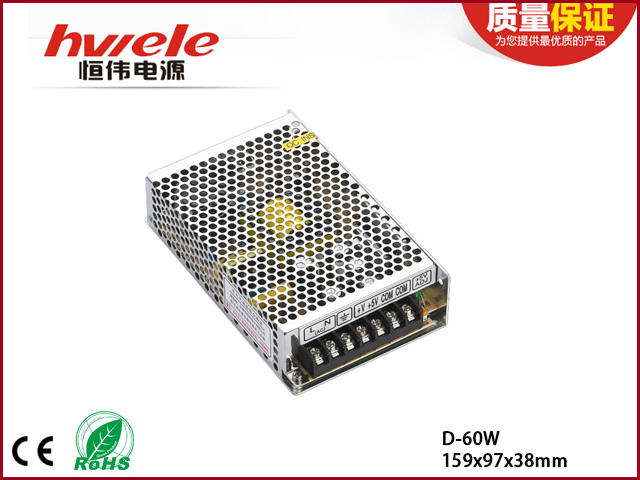

尺寸

159*97*38mm (L*W*H)

重量/包装

0.55kg/45pcs/25.5kg/0.041立方米

备注

所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

纹波和噪音电压是在20MHZ带宽示波器带12英尺双绞线末端加0.1µ和47µ电容时测得。

容差是电压设定误差、电压调整率和电流调整率之总和。
