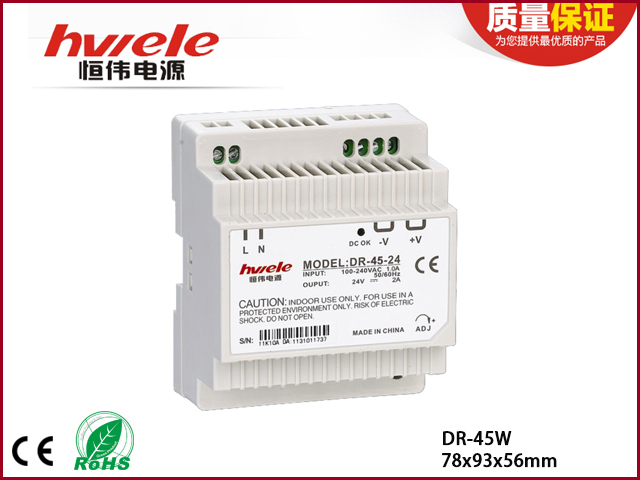

导轨型单组输出开关电源
特点：
·全球通用交流输入电压范围
·体积小，重量轻，效率高
·保护特性：短路/过载/过压
·自然风冷
·导轨式安装：TS-35/7.5或TS-35/15
·具有开机显示(发光二极管)
·100%满负荷烧机测试
·2年品质保证
|
型号 |
DR-45-5 |
DR-45-12 |
DR-45-24 | |
|
输出 |
直流输出电压 |
5V |
12V |
24V |
|
输出电压容差 |
±2% |
±1% |
±1% | |
|
额定输出电流 |
5A |
3.5A |
2A | |
|
输出电流范围 |
0~5A |
0~3.5A |
0~2A | |
|
输出功率 |
25W |
42W |
48W | |
|
纹波及噪音 |
80mvp-p |
100mvp-p |
150mvp-p | |
|
电压可调范围 |
-9%~+10% |
±10% |
±10% | |
|
输入 |
输入电压范围 |
90~264VAC，127~373VDC | ||
|
频率 |
47~63HZ | |||
|
交流输入电流 |
1.0A/110VAC，0.55A/220VAC | |||
|
效率 |
75% |
81% |
83% | |
|
冲击电流 |
冷启动电流20A/110VAC，40A/220VAC | |||
|
漏电流 |
<1mA/240VAC | |||
|
保 护 特 性 |
过载保护 |
额定输出功率的105%~150%启动过载保护 | ||
|
保护方式：打嗝模式，负载异常条件移除后可自动恢复 | ||||
|
过压保护 |
6.8~8.2V |
15.6~17.8V |
30.6~33.2V | |
|
保护方式：关断输出，用稳压二极管钳位 | ||||
|
环境 |
工作温度、湿度 |
-20℃~+50℃，20%~90%RH | ||
|
保存温度、湿度 |
-20℃~+85℃，10%~95%RH无冷凝 | |||
|
抗震性 |
10~500HZ，2G 10min/1周期，时长60分钟，各轴 | |||
|
安全 |
耐压性 |
输入输出间：1.5KVAC | ||
|
绝缘电阻 |
输入输出间：100M ohms/500VDC | |||
|
标准 |
安全标准 |
符合UL1012 | ||
|
EMC标准 |
符合EN55022，CLASSA | |||
|
其他 |
尺寸 |
78*93*56mm (L*W*H) | ||
|
重量/包装 |
0.3kg/48pcs/15.4kg/0.03立方米 | |||
|
备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 纹波和噪音电压是在20MHZ带宽示波器带12英尺双绞线末端加0.1µ和47µ电容时测得。 容差是电压设定误差、电压调整率和电流调整率之总和。 | |||
