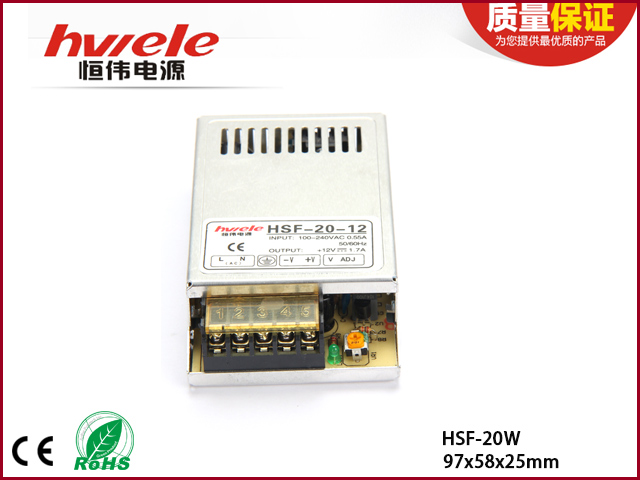

型号

HSF-20-5

HSF-20-9

HSF-20-12

HSF-20-15

HSF-20-24

输出

直流输出电压

5V

9V

12V

15V

24V

输出电压容差

±1%

±1%

±1%

±1%

±1%

额定输出电流

4A

2.2A

1.7A

1.4A

0.8A

输出电流范围

0~4A

0~2.2A

0~1.7A

0~1.4A

0~0.8A

输出功率

20W

19.8W

20.4W

21W

19.2W

纹波及噪音

80mvp-p

120mvp-p

120mvp-p

120mvp-p

120mvp-p

电压可调范围

-9%~+10%

±10%

±10%

±10%

±10%

输入

输入电压范围

90~264VAC，125~373VDC

频率

47~63HZ

交流输入电流

0.45A/115VAC，0.25A/230VAC

效率

75%

78%

78%

78%

80%

冲击电流

冷启动电流15A/115VAC，30A/230VAC

漏电流

<0.5mA/240VAC

保护

特性

过载保护

额定输出功率的115%~135%启动过载保护

保护方式：打嗝模式，负载异常条件移除后可自动恢复

过压保护

6.8~8.2V

12.6~14.2V

15.6~17.8V

18.6~20.8V

30.6~33.2V

保护方式：打嗝模式，异常条件移除后可自动恢复

过温保护

整流管内部接点温度超过150℃启动过温保护

保护方式：打嗝模式，温度恢复正常后可自动恢复工作

环境

工作温度、湿度

-10℃~+60℃，20%~90%RH

保存温度、湿度

-20℃~+85℃，10%~95%RH无冷凝

抗震性

10~500HZ，2G 10min/1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间、输入与地、输出与地：100M ohms/500VDC

标准

安全标准

符合UL1012

EMC标准

符合EN55022，CLASSA

其他

尺寸

97*58*25mm (L*W*H)

重量/包装

0.11kg/160pcs/18.5kg/0.033立方米

备注

所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

纹波和噪音电压是在20MHZ带宽示波器带12英尺双绞线末端加0.1µ和47µ电容时测得。

容差是电压设定误差、电压调整率和电流调整率之总和。
